產品名稱：QBY型氣動隔膜泵

產品簡介
結構圖
安裝尺寸

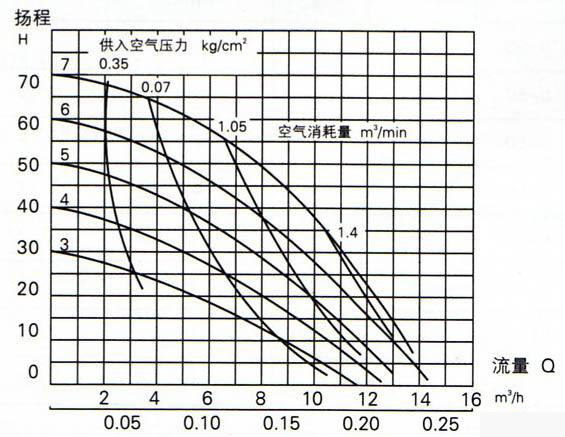

性能曲線圖
注意事項

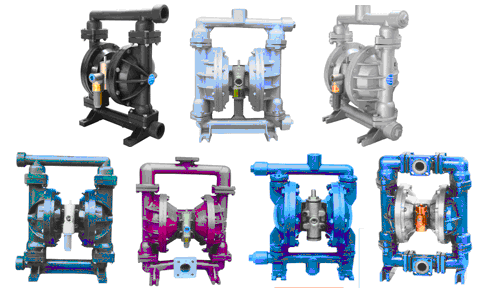

QBY型氣動隔膜泵

產品概述

QBY氣動隔膜泵對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料，隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。

QBY系列氣動隔膜泵，采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-40 m3/h無級可調

產品特點

1、無軸封、無泄漏、流道寬敞,所以輸送含顆粒，高粘度(粘度可達1萬厘泊)，易揮發和腐蝕性介質時，不會造成環境污染和危害人身安全。
2、無旋轉部件，通過性能好，允許通過最大顆粒直徑達10mm。液體無剪切流動，泵自身部件磨損小。對輸送物損傷小，可輸送污泥和生命體如小魚苗之類。
3、不需灌引水，自吸能力強，吸程高達7m，長時間干呼吸，對泵不損壞。一旦超負荷，泵便會自動停機，負荷恢復正常時，能自動啟動運行，具有自我保護功能（電動泵無此功能）。
4、氣動泵揚程達50m，電動泵達30m，出口壓力最大可達0.6mpa。揚程、流量可通過氣閥開度實現無級調節，氣壓調節在1-7kgf/cm2之間。電動泵無此功能，進口需裝調節閥控制。
5、氣動泵可以浸沒在介質中工作，無電源通過，安全可靠(電動泵無此性能)。
6、氣動泵不需電源，更適合易燃、易爆場合的介質輸送

性能參數

型號	流量 (m3/h)	揚程	出口壓力（kgf/cm2）	吸程	最大允許通過顆粒直徑	最大供氣壓力 kgf/cm2	最大空氣消耗量（m3/min)
QBY-10	0-0.8	0-50	6	5	1	7	0.3
QBY-15	0-1	0-50	6	5	1	7	0.3
QBY-25	0-2.4	0-50	6	7	2.5	7	0.6
QBY-40	0-8	0-50	6	7	4.5	7	0.6
QBY-50	0-12	0-50	6	7	8	7	0.9
QBY-65	0-16	0-50	6	7	8	7	0.9
QBY-80	0-24	0-50	6	7	10	7	1.5
QBY-100	0-30	0-50	6	7	10	7	1.5

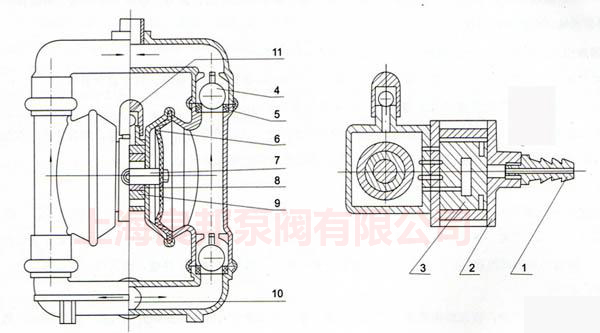

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

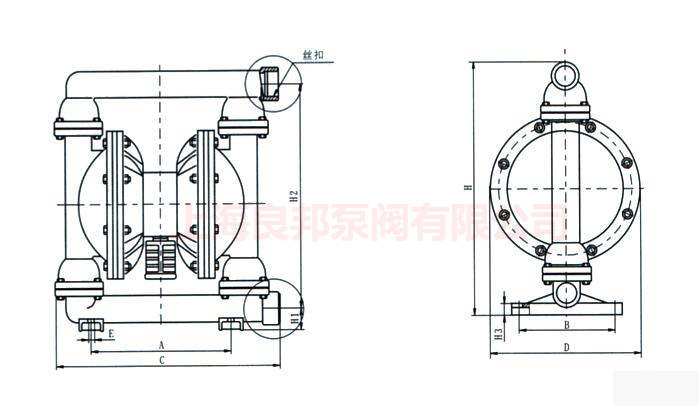

型號 A B C D E H1 H2 H3 G 絲扣備注

QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料

QBY-15 120 58 210 140 10 40 255 12 270 1/2”

QBY-10 120 0 210 140 12 30 220 10 240 3/8” 鑄鐵、不銹鋼、鋁合金

QBY-15 120 0 210 140 12 30 220 10 240 1/2”

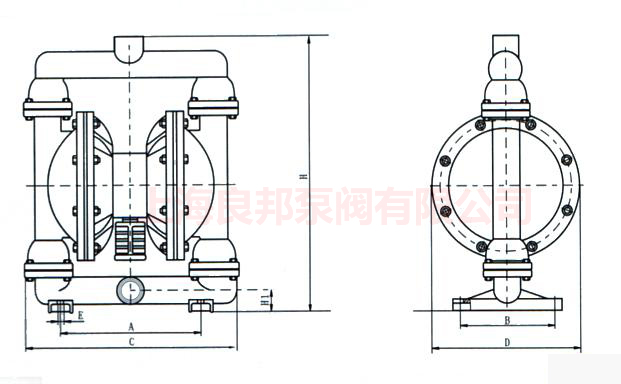

型號 A B C D E H1 H 絲扣備注

QBY-10 160 0 200 160 10 40 260 3/8”
鑄鐵、不銹鋼、鋁合金

QBY-15 160 0 200 160 10 40 260 1/2”

QBY-20 180 155 300 200 10 40 400 3/4”

QBY-25 210 160 320 230 12 50 470 1”

QBY-40 210 160 320 230 12 50 470 1¹/₂”

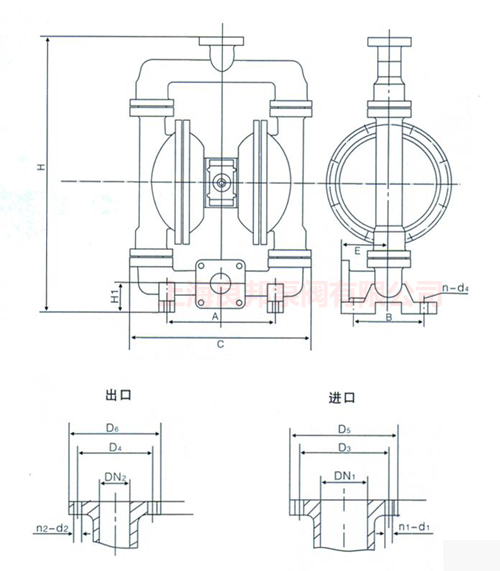

型號 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 進氣口
外徑備注

QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟
程塑
塑料料，

QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10

QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 鑄
鐵
、
不
銹
鋼
、
鋁
合
金

QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10

QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12

QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12

QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14

QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14

QBY型氣動隔膜泵使用注意事項

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
